加油站防雷接她实例

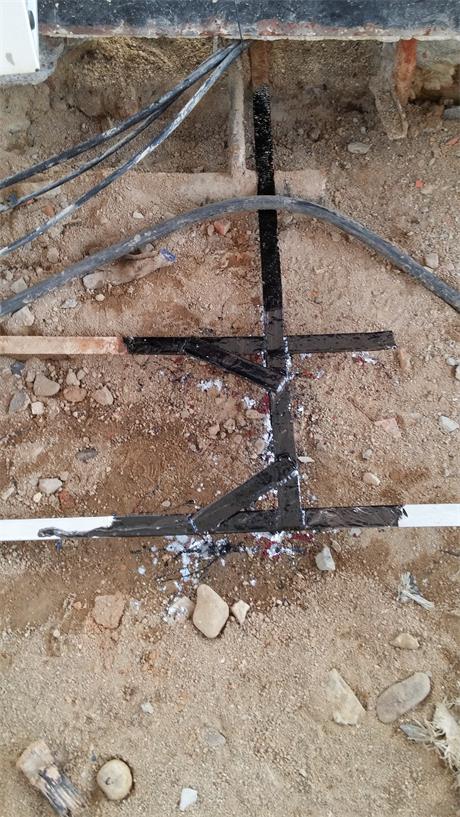

1、接地系统 为了保证雷电流可靠泄露入地下，电网采用TN-S保护接地系统。如图五所示。图五TN-S保护系统图所有建筑物非金属屋顶设立避雷带，通过柱内钢筋与基础钢筋相连接，再与40×4镀锌扁钢焊接，与建筑物一周第隔五米一根的接地极50×5镀锌角钢连接。金属屋顶和壁厚大于等于0.4毫米的储罐可不设避雷带,直接以此作为接闪器. 柱内钢筋和基础钢筋作通长焊接,焊点均涂沥青防腐。在地上0.5米处设接地测试点。就单个建筑而言，接地电阻要求不同。润滑油付油亭、计量棚为10欧姆，箱式配电站为4欧姆，储油罐、管理室、综合楼、付油亭、输油管线为1欧姆。在各单个建筑接地网达到了要求的同时。还要求所有接地网并联连接，并保证总接地电阻小于0.4欧姆。经过政府防雷检测机构验收合格后才能交付使用。 为了防止直击雷，在低电压进户处，主配电柜中加装SPD（防电涌保护器）。在电涌作用时，以承担通过该处的电流和相应消耗的能量而不损坏和劣化，同时还能满足电压保护水平要求。设二级漏电保护系统, 图六电涌保护器的接法1-工作接地；2-PE线重复接地；3-电器设备金属外壳（正常不带电的外露可导电部分；L1，L2，L3-相线；N-工作零线；PE-保护零线；DK-总电源隔离开关；RCD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电保护功能的漏电断路器）；T-变压器 图七漏电保护器接法图八箱式变电站接地方法动力系统均采用三相五线制，单相照明电路采用三线制，零线与PE接地线不能混用、代用。PE线必须采用绿/黄双色芯线。暗敷电缆、电线均穿管，配电箱、盒均设两个接线柱，一个接工作零线，一个作PE接地端子。所有设备金属外壳、金属电线护管、消防水管、防爆照明灯具和2.4米以下照明灯具金属外壳均与PE端子作可靠连接。防爆电动机连接线地上部分用质地轻的防爆软管作电线套管。电缆井施工完毕用沙充填。实验结果证明，因短路或雷电引起的电气燃烧在沙中很容易熄灭，而不会与地面上易燃气体发生作用。 图九地下管线接地方法图十地上管线接地方

2、防静电保护系统 储油罐的设置了静电监测仪，罐身多处设置16平方毫米软铜线作静电引下线与接地线相连。输油管道的始、未端和分支处设防静电和防感应雷的联合接地装置，管道法兰连接处少于五个螺栓的用软铜线跨接。采用牺牲阳极防腐法，管道每三十米设一个牺牲阳极（阴极）保护点，每点有一个2平方米的接地坑，一个专用接地极，接地电阻小于10欧姆。每百米有一个阴极保护地上测试点。每十米设一处阴极平衡连接线将并排同沟的管道逐根连接，线与管道采用焊接法，铜芯连线横截面不小于16平方毫米。油罐车装卸场地设防静电接地装置，并设能检测跨接线用监视接地装置状态的静电接地仪。在总控室内采用防静电地板。图十一阴极保护地上测试装置

3、报警系统 各建筑物重要部位装设可燃气体检测器、烟雾感应器、报警器与综合楼管理室中央处理系统相联接。当可燃气体浓度达到爆炸下限浓度（V%）值的25%时，或出现火烟时都会自动报警。在空旷地方或高处设置了手摇报警器和高音喇叭，便于在紧急情况下统一指挥。

4、消防系统 建筑物内均设置了消火栓，明装的红色消防管道醒目，消防水进口采用150毫米口径的钢管，保证消火栓的出水量达到10L/秒。走廊中放置干粉灭火器，出口有应急灯。其它场地除上述设备外，另增设泡沫灭火器、灭火毯和沙袋。
