关于计算机系统的防雷方案

   一、防雷系统的设计应满足以下原则：

1、保护器不影响被保护设备的正常工作；

2、 防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

按照IEC1312-1～3规范，为保护你计算机网络系统的设备，将需要保护的空间划分为不同的防雷区（LPZ），根据各部分空间不同的LEMP（雷闪电磁脉冲）的严重程度和实际情况确立相应的防护等级，合理使用相应的防雷器。

3、 雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生

危险的冲击对地电位差；

二、电源、信号防雷

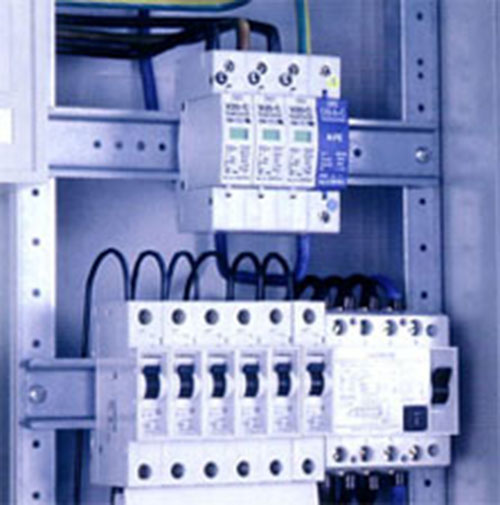

   1、在信息中心计算机机房大楼总配电箱空气开关处并接AOTEM第一级(B级)AT　PORT/4P-B100三相电源防雷器，衰减从电源线引入的强雷电流和高电压，把雷电流脉冲降低到设备能承受的水平。其技术参数：最高防雷击电流I_imp=100KA（8/20）、响应时间t_A≤25 ns 。

   2、在信息中心计算机机房配电箱空气开关处并接AOTEM第二级C级AT　T385/4P-C40三相电源防雷器，衰减从电源线引入的强雷电流和高电压，把雷电流脉冲降低到设备能承受的水平。其技术参数：最高防雷击电流I_imp=40KA（8/20）、响应时间t_A≤25 ns 。

   3、在计算机机房中心服务器、主交换机及其它配件设备电源插座处分别安装AOTEM第三级D级AT  A6420NS电源防雷器，再次衰减从第一级和第二级防雷器过滤的残压，实现精细保护级别。其技术参数：最高防雷击电流I_imp=19KA（8/20）、响应时间t_A≤25 ns 。

    4、机房交换机信号线路防雷。

在3台网络交换机24口网络线路端口处，分别安装AT RJ45-100-24E机架式24口网络信号避雷器, 保护网络交换机,避免雷电波从信号线路入侵,击坏网络设备。其技术参数：最高防雷击电流I_imp=2.5KA（8/20）、响应时间t_A≤1ns 。

5、ADSL专线防雷

在ADSL专线上安装AOTEM 公司AT ADSL-RJ45/RJ11信号防雷器，保护ADSL专线上的设备。以免雷电波从ADSL专线入侵，击坏网络设备。其技术参数：最高防雷击电流I_imp=5KA（8/20）、响应时间t_A≤1ns 。

           三、机房接地系统

接地装置的任务是：

l         将雷电流导入大地；

l         引下线间的等电位连接；

l         导电性建筑物墙体附近的电位控制；

l         拦截在地面传播的雷电流。

       1、接地地网阻值要求

机房接地电阻阻值要求：  R≤1Ω 。

       2、接地体结构

机房接地体由于是独立的接地装置，所以适合以A型结构建造。

在机房做一个紫铜总汇集排ATK008，规格:40mm×4mm×300mm，以保证地电位分布均匀，交流工作接地、安全保护接地、直流工作接地、避雷接地等四种接地共用一组接地装置。（或在机房做均压带。）

       3、接地材料

接地地网：要求R≤1Ω，ATK008总汇流排+引下线35平方500多芯接地线+接地体。

接地体：是埋于地下与引下线入地相连接，雷击电流由此发散到大地。通常用AT自动降阻接地模块400cm×500cm×60cm和热镀锌接地体50mm×50mm×5mm×L2500mm组成垂直接地体，再用40mm×4mm热镀锌接地体组成水平接地体焊接连通，组成接地地网,以满足国家防雷规范接地电阻R≤1Ω的要求。
