室外太阳能热水器防雷规范

GB 50601-2010 《建筑物防雷工程施工与质量验收规范》6.1.1 主控项目应符合下列规定：1 建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行电气连接。实际工程中，太阳能热水器防雷措施稍有区别。

外墙安装平板太阳能集热板防雷

//

阳台壁挂的太阳能热水器集热板原理图见图1。太阳能热水器的辅助电加热水箱在阳台内，处于LPZ0B区，不可能遭受直接雷击。室外阳台壁挂的太阳能集热板和电气线路隔离，仅有冷热水管连接。由于受侧击雷的风险较低、能量有限，而且集热板不与电气或电子系统连接，如果需要（防侧击雷或安装位置距地面大于20m时），可以仅将集热板的金属边框与做为防雷引下线的混凝土柱内主钢筋或做为均压环的圈梁主钢筋连接。防雷做法相对简单。

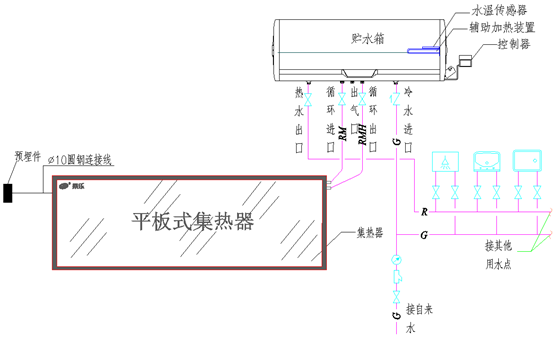

图1 分体阳台壁挂太阳能原理图

屋顶安装太阳能热水器防雷

//屋顶安装的太阳能真空管直插式一体机原理见图2。GB 50057 - 2010《建筑物防雷设计规范》4. 5. 4第1款要求，无金属外壳或保护网罩的用电设备应处在接闪器的保护范围内。对于有金属外壳或保护网罩的用电设备则不作要求。该条的目的是根据金属外壳的厚度、遭雷击穿孔的危险性、用电设备的重要性等因素，综合确定是否设接闪器。为了避免金属设备遭雷击穿孔，应按GB 50057-2010第5.2.7条3款要求，热镀锌钢厚度不应小于4 mm。实际工程中，避免雷击穿孔方面的具体要求和把控是缺失的。因此，为屋顶太阳能热水器集热板和水箱设置接闪器也就顺理成章。

4．5．4第2款，从配电箱引出的配电线路应穿钢管。钢管的一端应与配电箱和PE线相连；另一端应与用电设备外壳、保护罩相连，并应就近与屋顶防雷装置相连。当钢管因连接设备而中间断开时应设跨接线。只要与屋顶防雷装置相连，就有可能引入部分雷电流，相应的配电箱内应设置SPD。

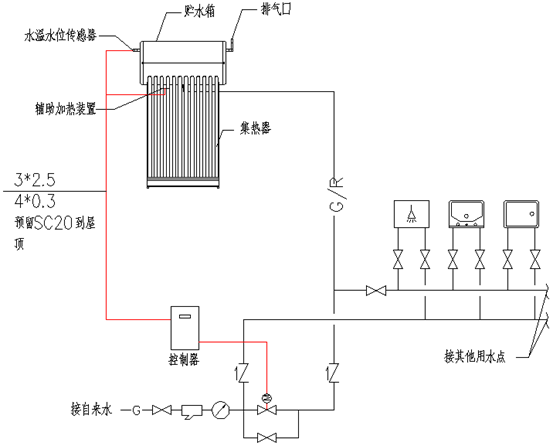

图2 屋顶真空管直插式一体机原理图

由于SPD属于专业人士使用管理、维护和管理的电气设备，对于住宅建筑，建议采用防雷隔离措施，将太阳能集热板和电加热水箱设置在接闪器保护范围内，并与防雷装置保持间隔距离，避免遭受直接雷击并将部分雷电流引入住户内，部分省市（如江苏、上海等）住宅设计标准要求住户配电箱内不得设置SPD。总之，规范条文还需要具体分析，灵活应用。
